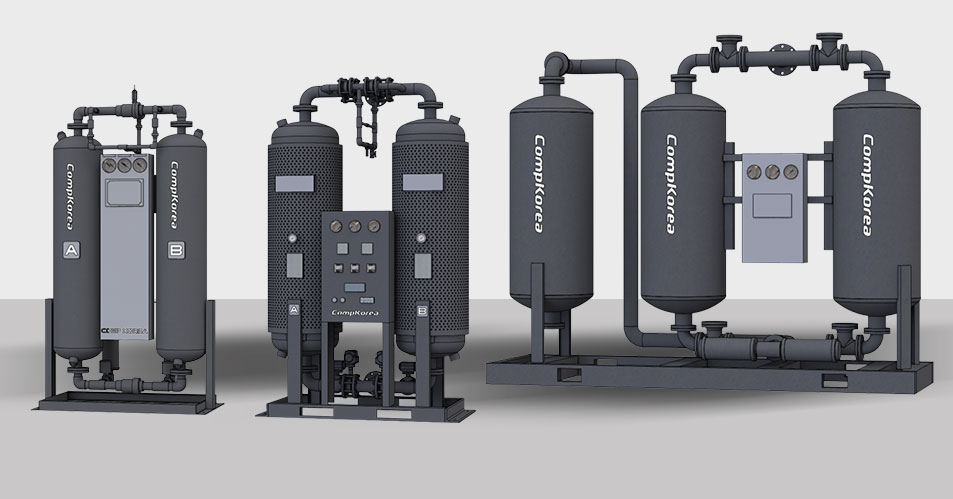

Máy sấy khí hấp thụ
Hút ẩm siêu khô sử dụng chất hấp phụ CSD, CHD Series
-
Tính năng sản phẩm
-
Thông số kỹ thuật
Máy sấy khí hấp thụ kiểu Heatless Type
"Heatless Type" là một loại máy sấy khí hấp thụ, có thể giảm thiểu luồng khí không mong muốn và sử dụng chất hấp thụ chất lượng cao để duy trì hiệu suất tốt.
NGuyên lý hoạt động
• Máy được trang bị van chuyển 3 chiều (2 chiều cho kích thước lớn) tại van vào của máy sấy khí hấp thụ để hướng khí nén sau khi được nén và thải ra bên trong bình chứa chứa chất hấp thụ. Khi thông qua bình chứa chất hấp thụ, khí được cung cấp với khối lượng và thời gian tiếp xúc được quy định để đảm bảo khô độ nén khí yêu cầu (-40℃ ~ -70℃).
• Chu kỳ sấy khô và tái sinh sẽ diễn ra trong khoảng thời gian 2-5 phút tùy thuộc vào điểm sương đá được bảo đảm. Khi một bình chứa hấp thụ đang thực hiện quá trình sấy khô, bình chứa hấp thụ khác sẽ dùng một phần khí sấy khô từ đầu ra để xả nước được hấp thụ trong chu kỳ trước đó ra ngoài không khí bằng các van giảm áp và orifice để hoàn toàn tái sinh.
Máy sấy khí hấp thụ kiểu Heater External Type
Các ưu điểm:
• Giảm thiểu không khí phân tán và duy trì sự ổn định của điểm sương bằng cách sử dụng chất hấp thụ chất lượng cao
• Giảm thiểu khí tái sinh
• Có thiết bị bảo vệ quá nhiệt tấm sưởi
Nguyên lý hoạt động:
• Khí nén được nén từ máy nén khí, thông qua van đa hướng 3 chiều (2 chiều đối với van lớn) của máy sấy khí hấp thụ, chảy qua bể chứa chất hấp thụ đã được đổ đầy để cung cấp khí nén với điểm sương khô (-40 ℃ ~ -70 ℃) theo lưu lượng và thời gian tiếp xúc được quy định.
• Chu kỳ hấp thụ và tái sinh diễn ra trong 8 giờ, trong khi một bể hấp thụ (A) đang hoạt động, một số khí thải từ bể hấp thụ khác (B) được giảm áp bằng van giảm áp và orifice, sau đó được sưởi ấm trên tấm sưởi trước khi loại bỏ độ ẩm trong chất hấp thụ được hấp thụ trong chu kỳ trước và phục hồi hoàn toàn chất hấp thụ.
Bảng thông số kỹ thuật máy Heatless Type
| Model | Flow Rate (N㎥/hr) |
Connection | Dimension (L x W x H)mm | Desiccant | Weight (kg) |
||
|---|---|---|---|---|---|---|---|
| L | W | H | kg/2Tower | ||||
| CSD-25 | 42 | PT 20A (3/4") | 580 | 430 | 1,100 | 15 | 75 |
| CSD-35 | 63 | PT 20A (3/4") | 580 | 430 | 1,400 | 22 | 90 |
| CSD-50 | 84 | PT 20A (3/4") | 580 | 430 | 1,700 | 29 | 110 |
| CSD-75 | 126 | PT 20A (3/4") | 680 | 500 | 1,740 | 39 | 140 |
| CSD-100 | 168 | PT 25A (1") | 860 | 600 | 1,510 | 53 | 220 |
| CSD-125 | 190 | PT 25A (1") | 860 | 600 | 1,810 | 70 | 245 |
| CSD-150 | 250 | PT 25A (1") | 860 | 600 | 1,960 | 78 | 260 |
| CSD-200 | 336 | PT 40A (1 1/2") | 1,000 | 650 | 1,780 | 98 | 295 |
| CSD-250 | 426 | PT 40A (1 1/2") | 1,000 | 650 | 2,100 | 120 | 350 |
| CSD-350 | 630 | PT 40A (1 1/2") | 1,180 | 780 | 2,100 | 172 | 450 |
| CSD-500 | 840 | PT 50A (2") | 1,250 | 780 | 2,320 | 244 | 630 |
| CSD-650 | 1,050 | FLG. 50A (2") | 1,550 | 950 | 2,440 | 307 | 780 |
| CSD-800 | 1,260 | FLG. 65A (2 1/2") | 1,650 | 950 | 2,440 | 373 | 930 |
| CSD-1000 | 1,596 | FLG. 80A (3") | 1,750 | 1,020 | 2,560 | 488 | 1,130 |
| CSD-1200 | 1,950 | FLG. 80A (3") | 1,850 | 1,020 | 2,560 | 879 | 1,320 |
| CSD-2000 | 2,520 | FLG. 80A (3") | 1,930 | 1,020 | 2,400 | 726 | 1,530 |
| CSD-2300 | 3,120 | FLG. 100A (4") | 2,100 | 1,400 | 2,760 | 938 | 1,850 |
| CSD-2600 | 3,500 | FLG. 100A (4") | 1,930 | 1,400 | 2,700 | 1,020 | 2,020 |
| CSD-3000 | 4,000 | FLG. 125A (5") | 2,100 | 1,500 | 2,940 | 1,222 | 2,350 |
Bảng thông số kỹ thuật máy Heater External Type
| Model | Flow Rate (N㎥/hr) |
Connection | Heater kW |
Dimension (L x W x H)mm | Desiccant | Weight (kg) |
||
|---|---|---|---|---|---|---|---|---|
| L | W | H | kg/2Tower | |||||
| CHD-200 | 160 | PT 25A (1") | 2,2 | 1,300 | 1,000 | 1,780 | 95 | 340 |
| CHD-250 | 250 | PT 25A (1") | 2,5 | 1,300 | 1,000 | 2,100 | 120 | 390 |
| CHD-350 | 360 | PT 40A (1 1/2") | 3,8 | 1,400 | 1,100 | 2,100 | 170 | 500 |
| CHD-500 | 550 | PT 50A (2") | 5 | 1,500 | 1,150 | 2,320 | 240 | 690 |
| CHD-650 | 720 | FLG. 50A (2") | 6,6 | 1,550 | 1,250 | 2,440 | 310 | 860 |
| CHD-800 | 840 | FLG. 50A (2") | 7,4 | 1,750 | 1,300 | 2,420 | 380 | 1,020 |
| CHD-1000 | 1,100 | FLG. 65A (2 1/2") | 9,6 | 1,900 | 1,450 | 2,560 | 490 | 1,270 |
| CHD-1200 | 1,320 | FLG. 65A (2 1/2") | 12,2 | 2,000 | 1,450 | 2,550 | 580 | 1,470 |
| CHD-2000 | 1,700 | FLG. 80A (3") | 14 | 2,100 | 1,500 | 2,400 | 730 | 1,800 |
| CHD-2300 | 2,160 | FLG. 80A (3") | 18 | 2,100 | 1,650 | 2,760 | 940 | 2,070 |
| CHD-2600 | 2,320 | FLG. 80A (3") | 20 | 2,400 | 1,710 | 2,700 | 1,020 | 2,270 |
| CHD-3000 | 2,680 | FLG. 100A (4") | 28 | 2,550 | 1,780 | 2,940 | 1,220 | 2,690 |
| CHD-3250 | 3,050 | FLG. 100A (4") | 32 | 2,640 | 1,850 | 2,950 | 1,390 | 2,960 |
| CHD-3500 | 3,580 | FLG. 100A (4") | 36 | 2,740 | 1,880 | 2,960 | 1,560 | 3,260 |
| CHD-4000 | 4,020 | FLG. 100A (4") | 40 | 2,850 | 1,920 | 3,080 | 1,750 | 3,570 |
| CHD-4500 | 4,660 | FLG. 125A (5") | 45 | 3,000 | 1,980 | 3,120 | 2,030 | 4,000 |
| CHD-5000 | 5,100 | FLG. 150A (6") | 49 | 3,200 | 2,300 | 3,150 | 2,220 | 4,470 |
| CHD-6000 | 5,770 | FLG. 150A (6") | 55 | 3,450 | 2,400 | 3,290 | 2,510 | 5,020 |
| CHD-7000 | 6,460 | FLG. 150A (6") | 62 | 3,600 | 2,500 | 3,330 | 2,810 | 5,620 |
